自制象棋棋盘制作步骤（如何轻松打造个性化的象棋棋盘）
许久不见，又迎来一个周五，今天依然带来一期cad的实操，象棋棋盘的设计。
象棋，几乎是每一个小男生在读书期间或多或少都接触过的一类项目，当然，00后的不敢确定，记得以前厉害的小同学都喜欢让棋，让车让马什么的，着实神气得很。
今天我们重温经典，用cad设计一个象棋棋盘，过程难度不算太大，虽然细节有些许繁琐，重点是在熟悉一些简单的命令。
cad版本：中望cad2020专业版

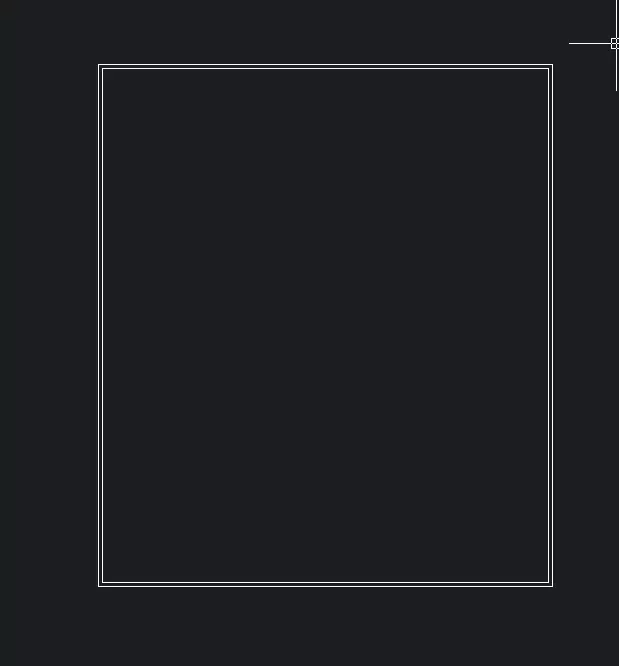

1、首先是棋盘的外部尺寸，rec画矩形，长522，宽600，整体往内偏移5，

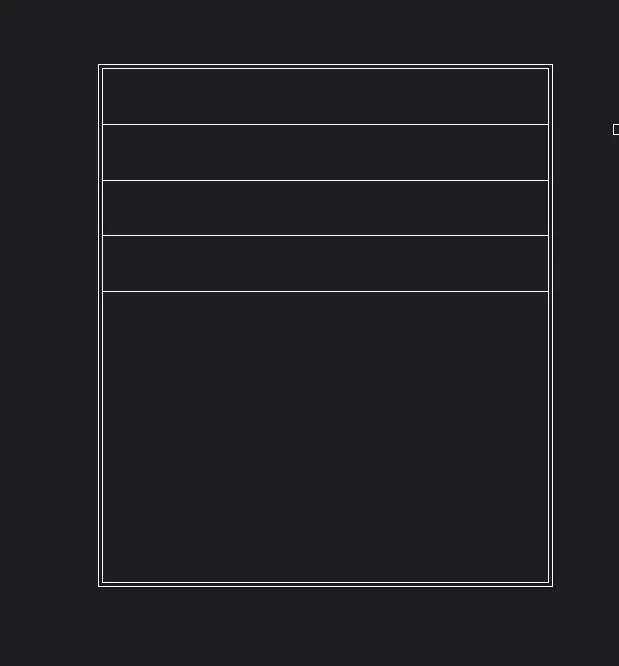

2、因为要在棋盘内绘制方格，为了不用重新画，直接用偏移的方式实现。在此之前，先打散最里面的矩形，从上到下，从左到右，偏移尺寸为64（尺寸多少其实影响不大，但是和外部尺寸对比，符合比例即可）。

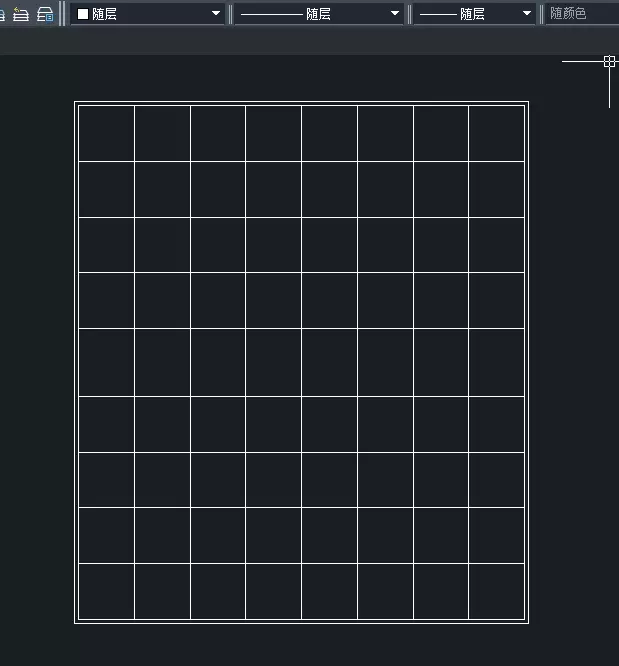

补全余下的线条

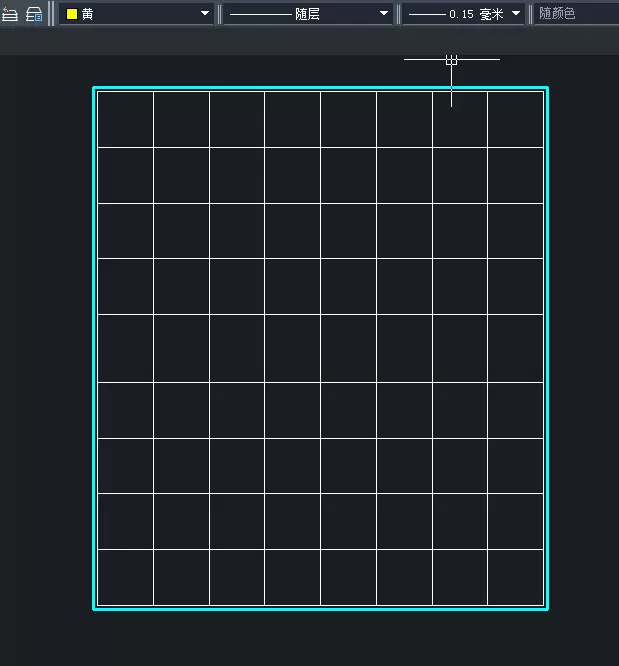

3、为了看起来舒服一点，先把矩形调颜色和线型（这一步也可以在最后做，但是提前做只是为了好看一点而已）。

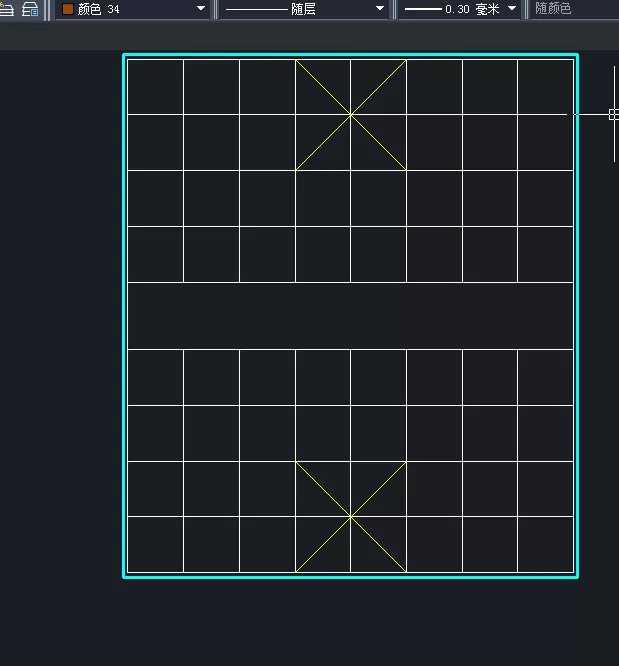

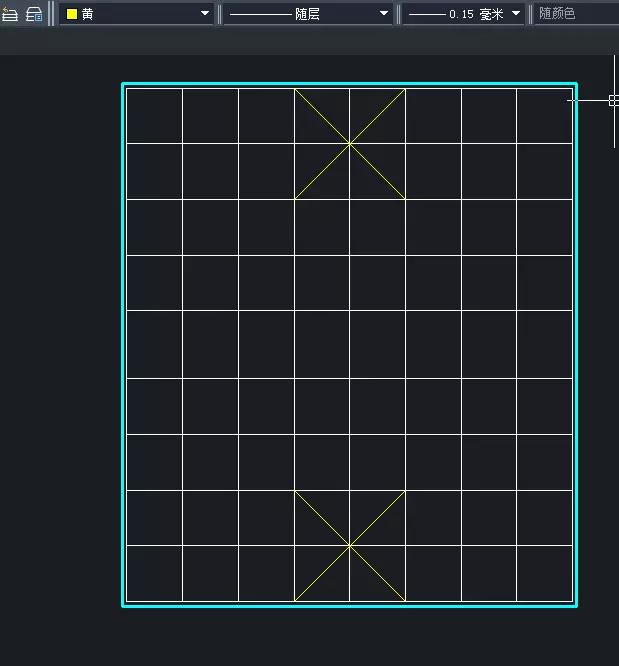

4、boss的活动区域x线，中间楚河汉界区域，用tr修剪，限定区域为中间两条横线，把中间的竖线修剪掉。

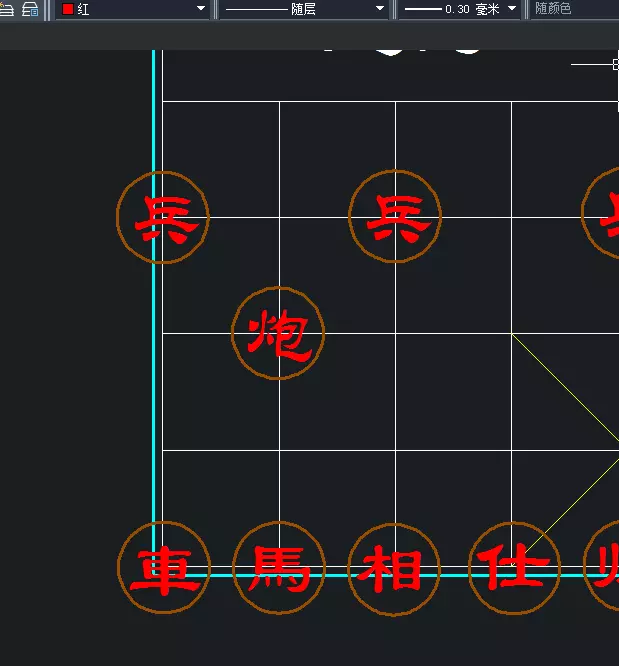

5、棋子的制作，圆形加多行文字，大小适合就好，先兵，字体选隶书，有感觉一点。

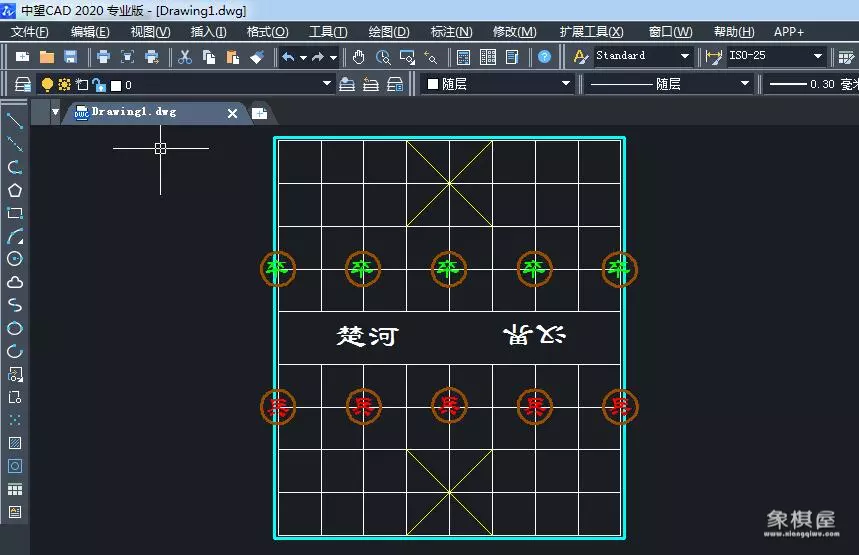

6、把棋子和文字合并，然后复制到其他位置，卒也同样操作，顺便把“楚河汉界”也填好。

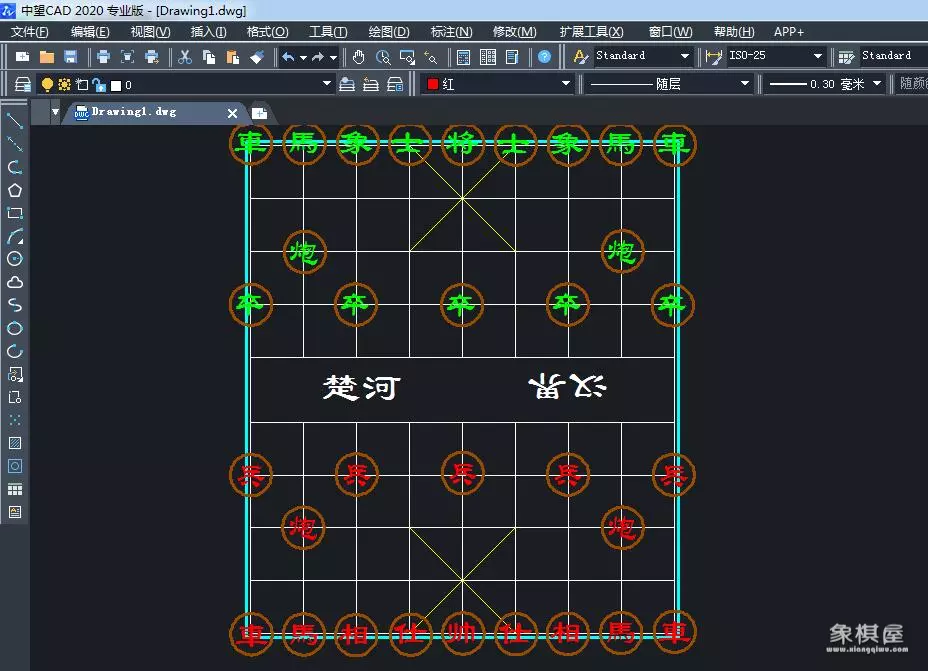

7、再是其他的棋子制作，按照同样的方式绘制即可，由于过程繁琐，这里就不录制动图了，见谅。
8、别以为完成了，还有一步，由于很多线条穿过了棋子，而我们的棋子又只是透明的，因此能看到那些线条，不符合完美的追求，所以要利用tr，以棋子圆圈为界限，把里面多余的线条修剪完。
来决一胜负吧。
