中国象棋棋盘尺寸画法(如何精确绘制象棋棋盘,规则和技巧一览无遗)

许久不见,又迎来一个周五,今天依然带来一期cad的实操,象棋棋盘的设计。

象棋,几乎是每一个小男生在读书期间或多或少都接触过的一类项目,当然,00后的不敢确定,记得以前厉害的小同学都喜欢让棋,让车让马什么的,着实神气得很。

今天我们重温经典,用cad设计一个象棋棋盘,过程难度不算太大,虽然细节有些许繁琐,重点是在熟悉一些简单的命令。

cad版本:中望cad2020专业版

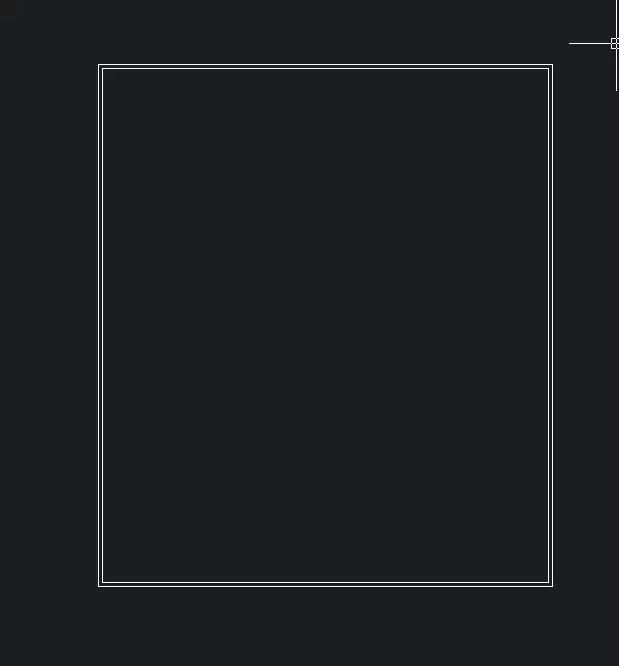

1、首先是棋盘的外部尺寸,rec画矩形,长522,宽600,整体往内偏移5,

中国象棋棋盘尺寸画法

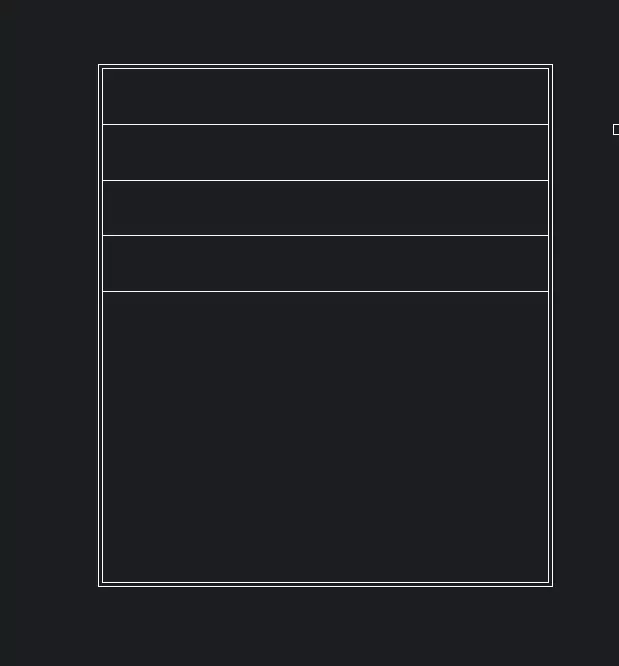

2、因为要在棋盘内绘制方格,为了不用重新画,直接用偏移的方式实现。在此之前,先打散最里面的矩形,从上到下,从左到右,偏移尺寸为64(尺寸多少其实影响不大,但是和外部尺寸对比,符合比例即可)。

中国象棋棋盘尺寸画法

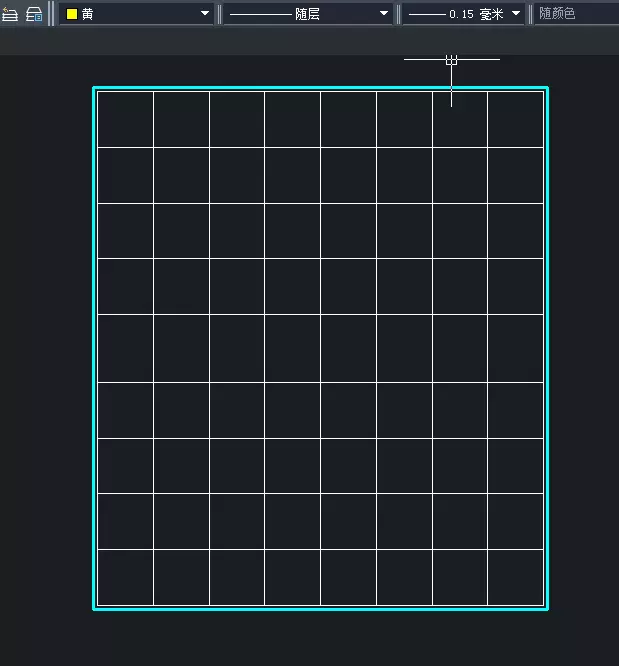

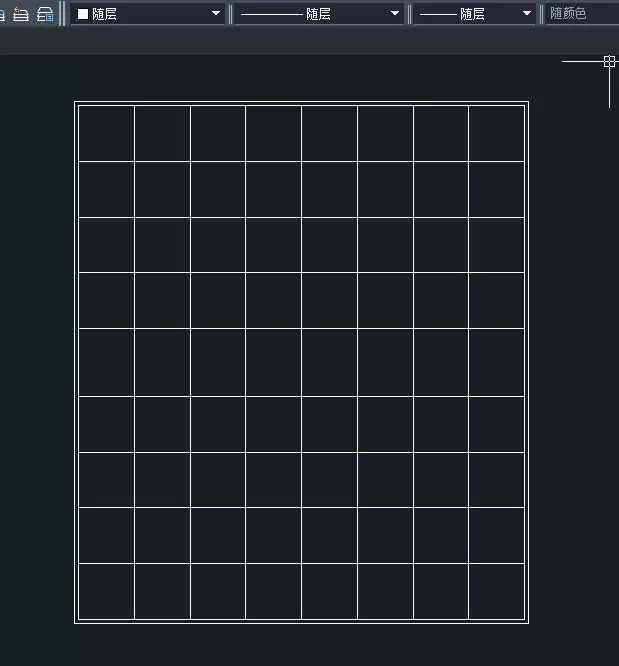

补全余下的线条

中国象棋棋盘尺寸画法

3、为了看起来舒服一点,先把矩形调颜色和线型(这一步也可以在最后做,但是提前做只是为了好看一点而已)。

中国象棋棋盘尺寸画法

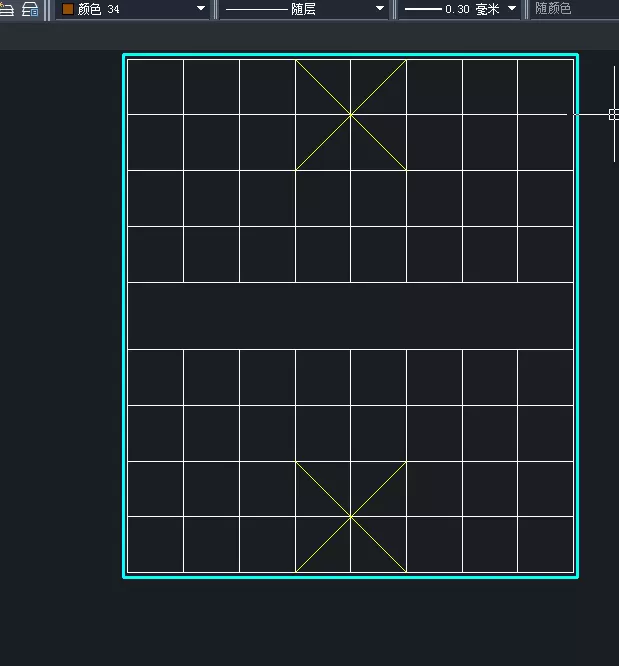

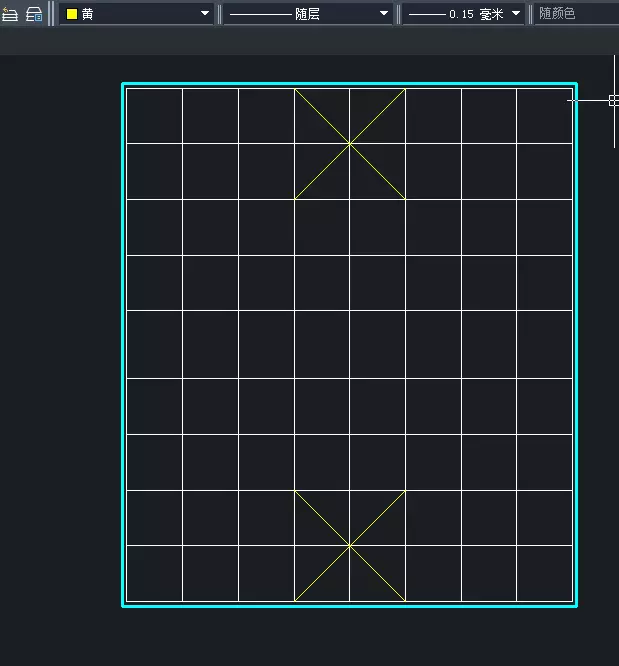

4、boss的活动区域x线,中间楚河汉界区域,用tr修剪,限定区域为中间两条横线,把中间的竖线修剪掉。

中国象棋棋盘尺寸画法


中国象棋棋盘尺寸画法

5、棋子的制作,圆形加多行文字,大小适合就好,先兵,字体选隶书,有感觉一点。

中国象棋棋盘尺寸画法

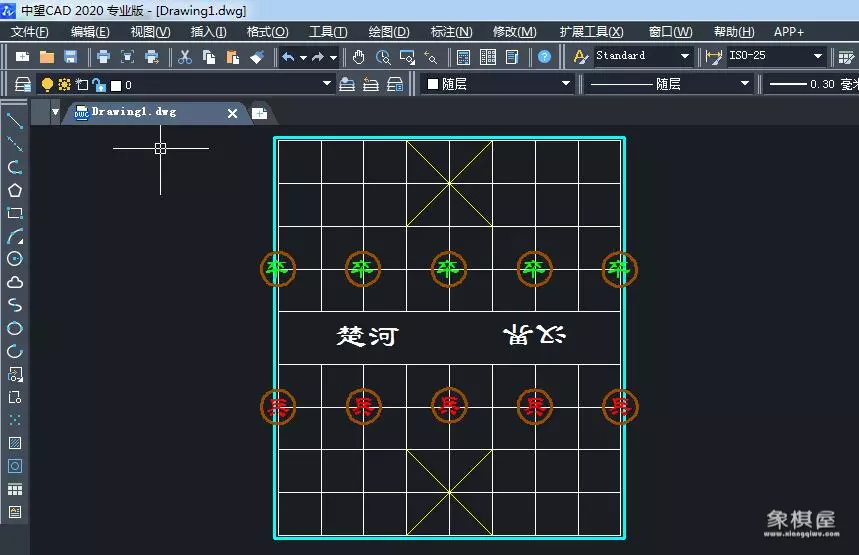

6、把棋子和文字合并,然后复制到其他位置,卒也同样操作,顺便把“楚河汉界”也填好。

中国象棋棋盘尺寸画法

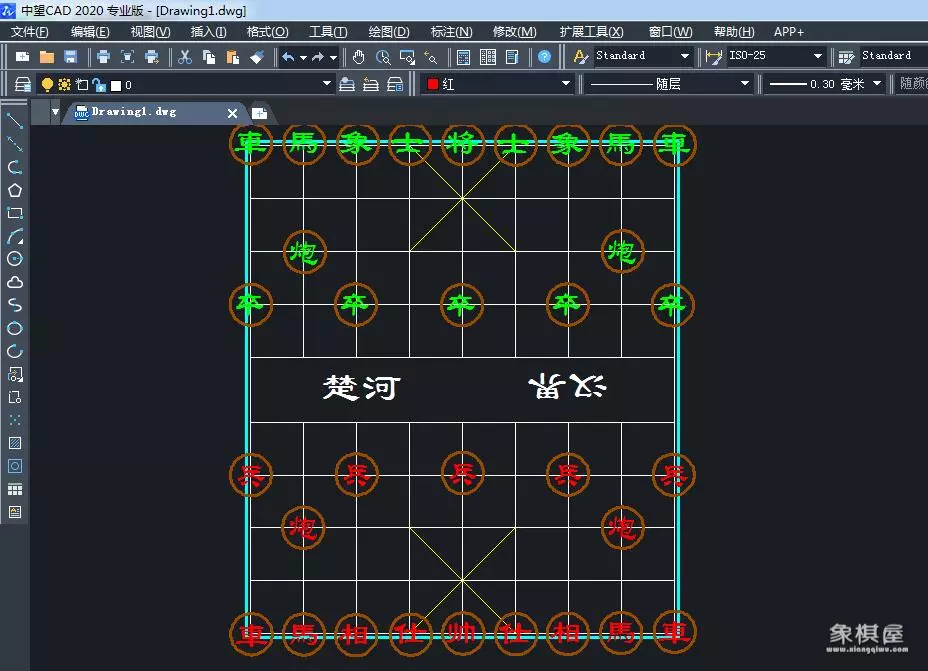

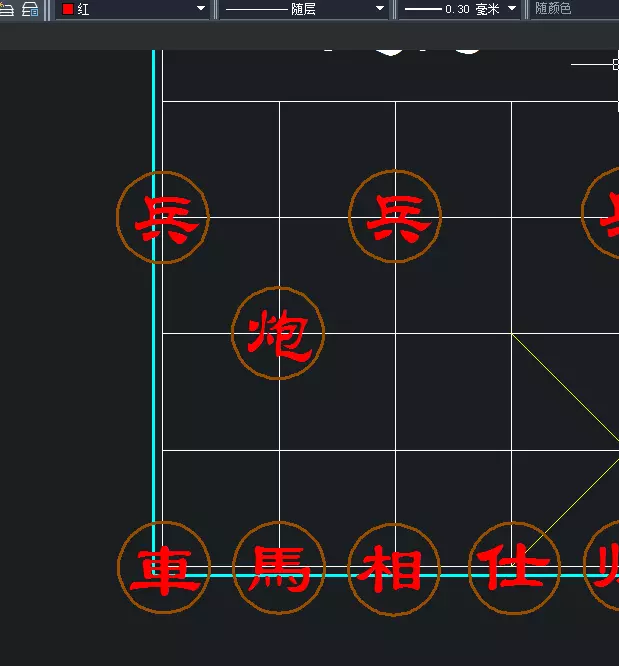

7、再是其他的棋子制作,按照同样的方式绘制即可,由于过程繁琐,这里就不录制动图了,见谅。

中国象棋棋盘尺寸画法

8、别以为完成了,还有一步,由于很多线条穿过了棋子,而我们的棋子又只是透明的,因此能看到那些线条,不符合完美的追求,所以要利用tr,以棋子圆圈为界限,把里面多余的线条修剪完。

中国象棋棋盘尺寸画法

来决一胜负吧。
